在對上述三種型式接觸器控制分析的基礎上，直流熔斷器現將各自特點歸納總結如下。

機械保持型的優點是可靠、節能，由于有單獨的分閘線圈，更符合高壓廠用電系統控制習慣，能完全滿足對控制回路的基本要求，缺點是結構復雜，壽命略低。

永磁保持型與常規電磁系統相比，具有動作電流小(因而靈敏度高)、原材料消耗低、整機體積小等優點，缺點是高溫下性能不穩定，抗沖擊振動性能差。

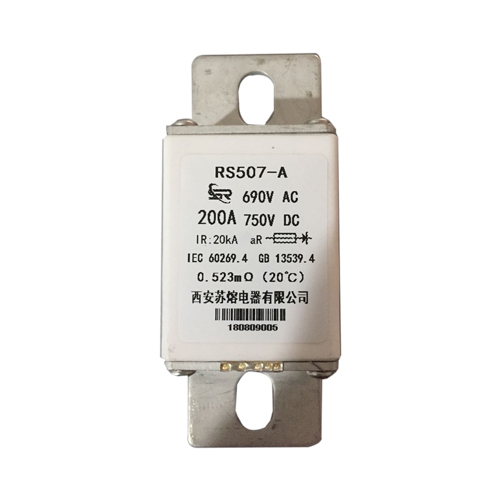

直流熔斷器

當真空接觸器的操作杋構釆用杋械保持時，對真空接觸器的控制回路有一定要求，即控制回路中的分閘命令和合閘命令需為獨立的常開接點這一要求在火力發電廠的空壓機負荷控制中經常體現。火力發電廠中的空壓機負荷因其控制條件復雜，通常由空壓機廠家配置成套控制柜，控制命令一般由控制柜發出，此時需明確對控制柜發出命令的要求，即跳閘命令和合閘命令需為獨立的兩個常開接點，而不能由一個帶保持的命令替代。

根據工程經驗，接觸器回路的“防跳”功能尤其重要。當開關柜或接觸器發生機械故障時發出合閘命令(即合閘到故障點)，此時如果缺少“防跳”回路或者“防跳”回路不完全，即使發岀保護跳閘命令或者手動跳閘令，由于合閘命令處于保持狀態，直流熔斷器接觸器的跳閘回路動作后，合閘命令會再次合閘，致使接觸器多次合跳，結果造成上一級開關設備保護跳閘擴大事故范圍，造成發電廠停機等嚴重后果。因此在接觸器的控制回路中需配置完善的“防跳”回路。
